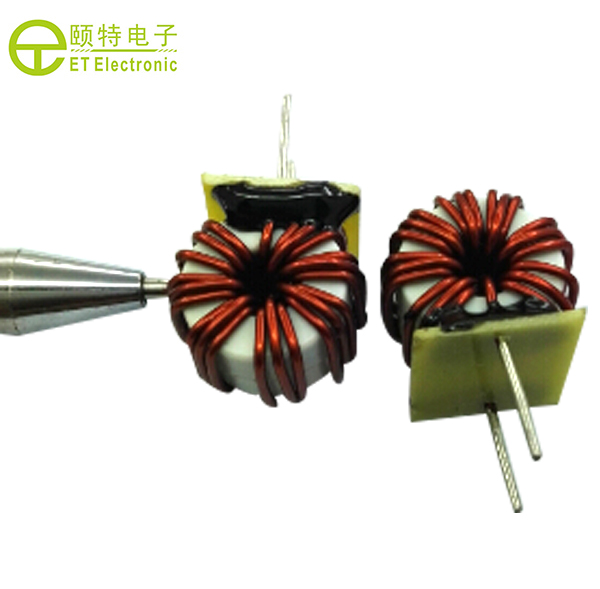

插件铁芯绕线电感到底如何测？又有哪些注意事项呢?梳理清楚来很重要！

　　一、查看插件电感的外形：

　　1、插件电感元件都是在无尘车间生产的，看上面是否有脏污，热缩管才两岁是否符合，有无破损、引脚有没有发黑的情况，插件电感有无氧化，热缩管有没有松脱的现象等。

　　2、电感本体与骨架有没有松动、脱落。

　　3、漆包线绝缘层是否脱落，颜色是不是统一的。

　　二、注意插件铁芯绕线电感规格及特性要求：

　　1、封装尺寸及规格的要求：引脚是否过硬或过软，封装尺寸是不是符合生产要求。

　　2、电气铁性要求：用检测仪器检测电感量、阻抗、q值因素、直流电阻、额定电流等参数是不是与产品规格书相符合的。

　　3、引脚弯曲测试：插件电感要做90度的弯曲测试，一般来回折叠三次就好，如果电感器还是和未测试之前的一样好，没有出现引脚裂痕、破损等现象则说明该电感器没有质量问题。

　　4、焊锡测试：测试条件为24510烙铁对引脚上锡，实验时间是3秒，焊锡面积要覆盖引脚的90%才算是合格，如果出现难上锡或不上锡，则不合格。

　　5、外包装要与标签实物一致，包装的箱子硬度要好，内置气泡袋防碰撞。

　　三、插件铁芯绕线电感需测量规格特性：

　　1） 尺寸规格要求：规格尺寸是否不符；引脚是否过硬或过软。

　　2） 电气特性要求：电感量、阻抗、Q值因数、最 大直流电阻、额定电流等是否有参数不符。需要与样品承认书保持一致的参数。

　　3） 弯曲测试实验要求：测试条件；手动操作对引脚作90°弯曲实验；次数来回各3次，检验结果需要与未测试前一样良好；无引脚裂纹、断裂、破损现象抗折性良好及合格品；（如引脚尺寸小于15mm的情况可不做此测试）。

想要了解更多信息，欢迎咨询！
