环形绕线电感器型号主要有3种类型，即绕线型、叠层型、薄膜片式电感器。常用的是绕线式和叠层式两种类型。前者是传统绕线电感器小型化的产物；后者则采用多层印刷技术和叠层生产工艺制作，体积比绕线型片式电感器还要小，是电感元件领域重点开发的产品。

环形绕线电感器型号自动绕线，其特征在于，包括固定在机架上的料斗、下料斜槽、接料气缸、接料杆、定位压筒、螺杆、机械手，其中料斗一侧固定有振动电机，料斗上与下料斜槽连接的一端焊接有排序通道，排序通道靠近料斗一端为料斗向下凹陷成的Y型翻转槽，排序通道的底部与Y型翻转槽底部相平齐。

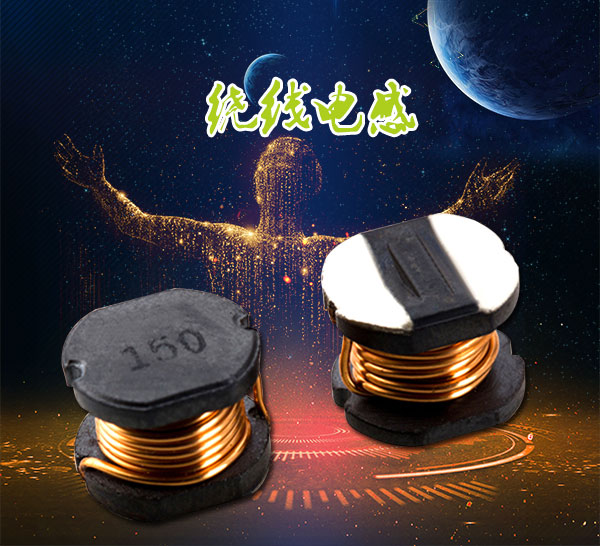

1.绕线型

它的特点是电感量范围广（mH～H），电感量精度高，损耗小（即Q大），容许电流大、制作工艺继承性强、简单、成本低等，但不足之处是在进一步小型化方面受到限制。陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值，因而在高频回路中占据一席之地。

TDK的NL系列电感为绕线型，0.01~100uH，精度5%，高Q值，可以满足一般需求。

NLC型 适用于电源电路，额定电流可达300mA；NLV型为 高Q值，环保（再造塑料），可与NL互换；NLFC 有磁屏，适用于电源线。

2.叠层型

它具有良好的磁屏蔽性、烧结密度高、机械强度好。不足之处是合格率低、成本高、电感量较小、Q值低。

它与绕线片式电感器相比有诸多优点：尺寸小，有利于电路的小型化，磁路封闭，不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装；一体化结构，可靠性高；耐热性、可焊性好；形状规整，适合于自动化表面安装生产。

TDK的MLK型电感，尺寸小，可焊性好，有磁屏，采用高密度设计，单片式结构，可靠性高；MLG型的感值小，采用高频陶瓷，适用于高频电路；MLK型工作频率12GHz，高Q，低感值（1n~22nH）

3.薄膜片式

具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。其内电极集中于同一层面，磁场分布集中，能确保装贴后的器件参数变化不大，在100MHz以上呈现良好的频率特性。
