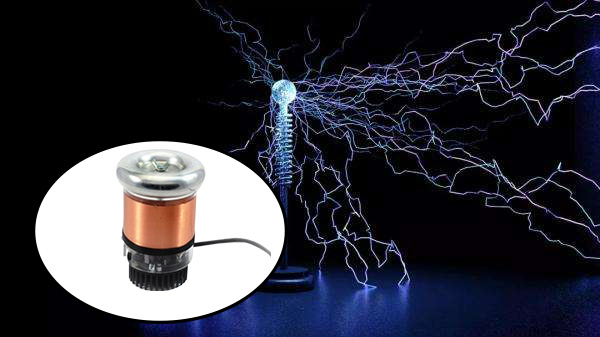

特斯拉线圈（Tesla Coil）是一种使用共振原理运作的变压器（共振变压器），由美籍塞尔维亚裔科学家尼古拉？特斯拉在1891年发明，主要用来生产超高电压但低电流、高频率的交流电力。特斯拉线圈由两组（有时用三组）偶合的共振电路组成。特斯拉线圈难以界定，尼古拉.特斯拉试行了大量的各种线圈的配置。特斯拉利用这些线圈进行创新实验，如电气照明，荧光光谱，X射线，高频率的交流电流现象，电疗和无线电力，以便进行电力传输。9v特斯拉线圈是如何点亮节能灯的呢？下面给大家详细介绍特斯拉线圈原理及制作过程。

　　特斯拉线圈原理及制作1.材料准备

　　（1）2n2222a一个

　　（2）22k电阻一个（20∽35k均可）

　　（3）普通LED一个

　　（4）1mm漆包线10cm&0.2mm漆包线若干

　　（5）绕线用的管子

　　（5）9V电源一个

　　（6）小型电子开关一个

　　（7）节能灯一个 9v简易特斯拉线圈点亮节能灯的电路原理图：

　　2.特斯拉线圈参数辅助计算 https://kechuang.org/tool/tc/

　　特斯拉线圈原理及制作3.准备制作

　　首先，初级与次级细圈是同向线制。

　　初级线圈的末端一定要比次级线圈的末端高出2-3mm，靠近中间效果最佳，除了指示灯，你还得将一个氛泡放在次级末端，不亮，则说明三极管有虚焊。

　　其次，要注意同名端，即绕细圈的起始位置。

　　然后，还要注意两个线圈的相对位置。

　　4.调试

　　调换初级两端，更换绕线方向；二极管一定要是LED，必须加磁棒。

　　电源是自己制作的，简单的三端稳压、9v，一开始功率很弱，只能点亮测电笔，

　　后来在9V输出正负极并联了4.7uf的电容成功点亮节能灯。

　　由于三极管发热严重，我也不知道是否正常，我只能夹上铁夹子散热。

　　但是这样也不能长时间工作，15秒铁夹子已经非常烫手。

想要了解更多特斯拉线圈原理及制作，欢迎咨询！
