特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。特斯拉线圈是由一个感应圈、变压器、打火器、两个大电容器和一个初级线圈仅几圈的互感器组成。那么特斯拉线圈是怎么做的？本文详细给大家介绍12V超简易特斯拉线圈制作方法教程，以供参考。
特斯拉线圈原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备．特斯拉线圈由两个回路通过线圈耦合．首先电源对电容C1充电，当电容的电压高到一定程度超过了打火间隙的阈值，打火间隙击穿空气打火，变压器初级线圈的通路形成，能量在电容C1和初级线圈L1之间振荡，并通过耦合传递到次级线圈．次级线圈也是一个电感，放顶罩C2和大地之间可以等效为一个电容，因此也会发生LC 振荡．当两级振荡频率一样发生谐振的时候，初级回路的能量会涌到次级，放电端的电压峰值会不断增加，直到放电。
特斯拉线圈制作材料准备：
1.高压包一个，
2.直径0.25mm漆包线200m。
3.直径2mm漆包线三米。
4.直径十二厘米金属球一个
5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。
6.2N3055三极管一个。
7.240Ω 5W，27Ω 1W电阻各一个。
8.一些厚几毫米的绝缘板。
9.12V蓄电池一个。
10.无极性电容若干。
11.胶一瓶
12.直径1mm漆包线数米。
工具：电手钻，螺丝刀，手锯，钳子等工具，普通螺丝，塑料螺丝，钢尺等。
特斯拉线圈制作：
1.次级线圈的制作：用0.25mm漆包线在管子上绕，注意：线不能交叉
2.初级线圈的制作：用2mm的漆包线绕成如一个压扁的弹簧。 直径7.5厘米，绕七圈。
3.组装线圈。把次级线圈的线的一头接在那个金属球上。这个球，我们称为放电顶端。它和地面形成了一个电容。然后用胶或者热胶枪把球固定在管子一头。
把次级线圈固定在塑料板上，初级线圈固定在次级线圈附近，次级线圈的线的另一头接地。
4.组合电容 。我们需要一些无极性电容，推荐使用涤纶电容或者陶片电容。 根据这个线圈的数据，我计算的结果是需要一个21717pF的电容。呃，要这么精确干什么，就取0.022μF吧（可根据打火器间距进行微调）。
电容的耐压取决于电源的电压，而高压包可以产生一到两万伏的电压，所以电容的耐压还是越高越好。电容的计算很简单，在此，再提一下。
串联电容的耐压等于各电容耐压之和，容量的倒数等于各电容的容量的倒数之和。并联电容的耐压不变，容量等于各电容的容量之和。 （我们组合电容时，尽量使用同种电容。）建议使用20kv 1000p的电容串并联22次，比较省材料。
5.制作电源
我们可以采用单管自激推高压包的方法来产生高压。我们使用一个2N3055三极管。
那个黑色的东西，就是高压包的磁芯。绕在铁氧体上的那两个线圈，上面到下面两个分别用1mm漆包线绕八圈和二十圈。绕线的方向必须相同！最好给三极管装一个散热装置，因为单管自激会产生高温，不吱温度过高会不会把三极管烧坏。高手可以直接搭棚，而菜鸟们还是老老实实用洞洞板吧…… 用那个12V蓄电池作为它的电源。
照图连接好后，拿高压包输出端，即最粗的那条线和高压包屁股上的那一排接脚试着拉弧，找出拉弧最长的那个接脚，把其它接脚都用绝缘漆或热胶枪之类的东西封住。然后，就引出了图中右边的那两条线。
由于时间关系，没给它加散热片。单管自激这种方式效率不高，切发热量巨大，如果有条件的还可以使用ZVS等电路。
6.制作打火器
SGTC的原理就是先给电容充电，电容的电压达到一定程度时，在打火器出放出电弧，形成一个回路，然后放电，之后重新开始这个循环。
我们可以用稍粗的漆包线来制作打火器。 一般，打火器是不能用尖端的，需要用光滑表面。把两段粗漆包线的一头的皮刮掉，弯成两个光滑表面，然后用热胶枪固定在塑料板上，中间留6~10毫米间隙。
打火器有很多种制作方法。由于我们制作的这个是小功率的，所以不需要考虑散热的问题，大功率的线圈的打火器发热是很厉害的。

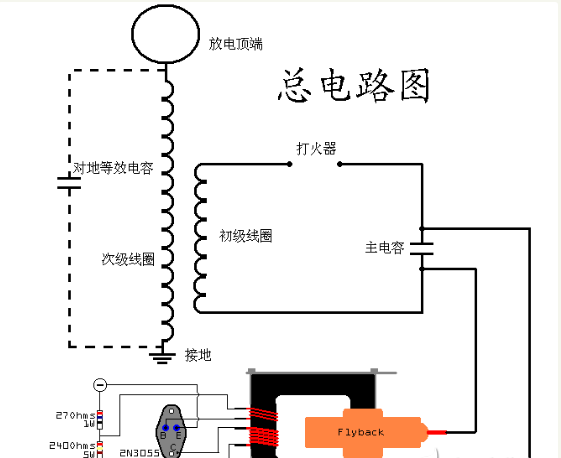

7.最终的装配模拟电路图
由于次级LC回路的工作频率可达上千Hz，高频电有一种趋肤效应，即只从导体表面流过，很多人可以摸特斯拉线圈的电弧，那倒不是因为他们有特异功能，原因还是那个高频交流电，如果通过人体，只会从皮肤表面过，不会伤到内脏，所以这个线圈的安全性还是不错的，这个12V超简易特斯拉线圈的制作就这样一个过程。
想要了解更多特斯拉线圈，欢迎咨询！
