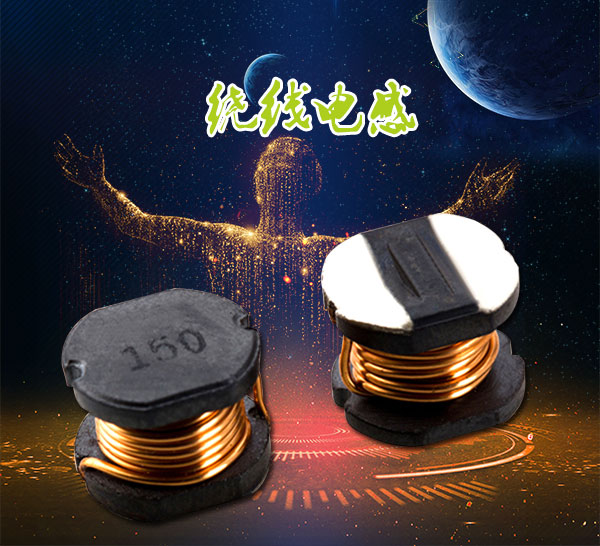

绕线电感绕组制造，电感器，一种基本的无源元件，用于向产品中各种组件提供稳定的电压，或者用于增加或降低电压水平。

　　目前，已经开发和使用了各种类型的电感器。在这些各种类型的电感器中，绕线电感器具有将绕组线圈嵌入磁芯中的结构。这里，绕组线圈和磁芯需要彼此绝缘，同时它们之间又需要具有足够的结合力。

　　绕线电感绕组制造，绕线电感器可以包括：绕组线圈；嵌有所述绕组线圈的磁芯；以及设置在所述磁芯和所述绕组线圈之间并且包围所述绕组线圈的粘合部分。

　　一种绕线电感器的制造方法可以包括：将带贴附于具有孔的框架的第一表面上；将至少一个绕组线圈装入所述框架的所述孔中，所述至少一个绕组线圈被贴附到所述带上；在所述框架的与所述第一表面相对的第二表面上涂覆第一绝缘粘合膜；去除贴附在所述框架的所述第一表面上的所述带。

　　绕线电感绕组制造，工艺包含绕线、焊锡、成型、涂胶、喷码、测包、排条、烘烤等，不同的电感，制造工艺也不一样。绕线，就是将铜线按要求规格绕成不同形状尺寸的线圈，所有的电感都必须经过的一步；焊锡，就是将绕好的线圈用电流焊接到料片脚上；成型，就是焊锡好的料片放到模具用液压机设备将铁氧粉或合金粉包裹然后压缩成型，一般常用于一体成型的电感；涂胶，就是将裸露在空气中需要用树脂胶包裹屏蔽的；喷码，一般就是将该电感器的感值喷在表面用于识别，而色环电感比较特殊，是直接用封装材料直接封装，识别方法就是外面的色环；烘烤，就是将涂完胶的电感进行烘干；排条，是采用自动化设备时，将电感按序排列；测包，就是使用测试仪器，测试完工的电感感值是否达到规格，电流、电阻等值的大小等等。

　　经过一系列的制造工艺，检测合格后按照不同大小规格进行封装。随着科技的发展，电感原先的手工绕线到现在的自动化设备绕线，不但提高了效率，而且合格率和产量也提高了，需要不同感值时，只需将自动化设备的生产参数进行调整就可以了。

想要了解更多绕线电感，欢迎咨询！
