相信大家对电感器有了初步认识，前面我们介绍了很多关于电感器的知识要点。那么共模电感器是什么？共模电感器设计又是什么？今天我先来为大家介绍一下共模电感器设计：

共模电感器设计：

共模电感器又叫共模滤波电感器，选择共模滤波电感规格不是一件困难和令人困惑的事情。用一个标准滤波器平面图可以用来实现一个相对简单直接的设计过程。预设的平面模型滤波器元件参数很容易被修改，从而，达到符合设计要求。

常规共模电感器：

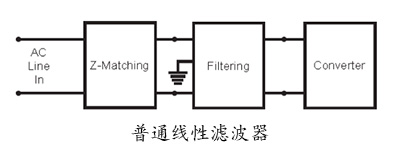

线性滤波器防止过度的噪声从AC线传导到正在工作的电子设备。通常AC线为防护的重点。

如上图所示，共模滤波器与AC线之间接阻抗匹配电路，后面再接开关变换器。共模噪声（大地为参考在两根线上同时产生的噪声大小相等方向相同）的方向是从负载流向滤波器，流向两条AC线上的共模噪声已经被充分地衰减了。其结果是从滤波器输出到AC线的共模噪声经过阻抗匹配电路衰减得非常微弱了。

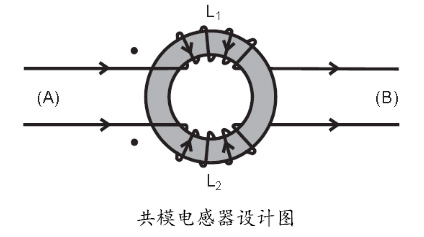

共模滤波器的设计本质上是设计两个相同的差分滤波器，每个分别作用于同一个磁心，两边耦合的是两个极性一致的电感。对于一个差分输入电流（从（A）到（B）通过L1和（B）到（A）通过L2），，两电感间的磁通（大小相等方向相反）耦合为零。

任何电感通过差模信号时，两个扼流圈未能耦合。它们作为独立的元件，只有漏感响应差模信号：这个漏感会衰减差模信号。

当电感L1和L2，通过相对于大地方向相同的完全一样的信号（共模型号），每个扼流圈在同一个磁心上出力的是非零磁通。对于共模信号电感作为独立的元件运行相互间产生互感：互感的作用使共模信号变弱。
