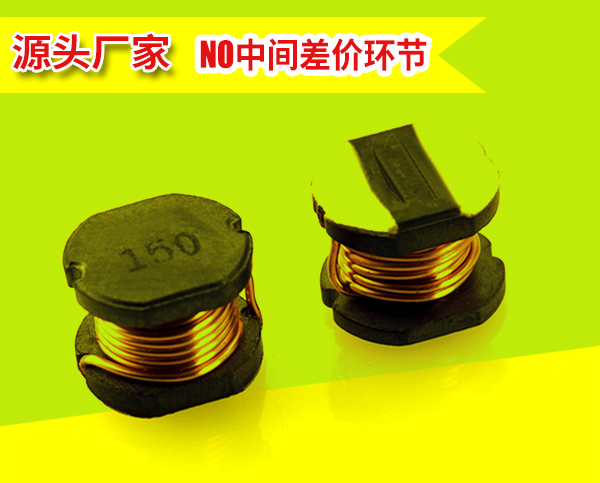

绕线电感和磁珠，电子人都知道，磁珠是被动元器件家族的一个分支，磁珠等效于电阻和电感并联，但电阻值和电感值都随频率而变化。

　　磁珠在电路中的符号就是电感，而且在电路功能上，磁珠和电感的原理相同，可谓一对好基友，他们之间的不同在于频率特性（磁珠有更好的高频率波特性，能够提高调频滤波效果）。

　　绕线电感和磁珠,从构成上来看，磁珠是由氧磁体组成，而电感则是由磁芯和线圈组成。从原理上来看，磁珠是把交流信号转化为热能，电感是把交流存储起来并缓慢释放出去。从功能上来看，磁珠是用来吸收超高频信号（例如RF电路，PLL，振荡电路等），而电感是一种储能元件，用在LC振荡电路、中低频滤波电路等，其应用频率范围很少超过50MHz。

　　绕线电感和磁珠,磁珠的应用场景分为电源线去噪和信号线去噪这两种，因此绕线电感选型也要区别对待：用于电源线去噪时应注意以下几点：第一，你要知道开关电源的工作频率。一般来讲，电源产生的辐射EMI噪声，通常在小于?100MHz-300MHz之间。因此，选磁珠要选峰值频率小于300MHz低频型的磁珠。第二，你要知道电源的工作电流。对于那些放置于开关或非直流信号的磁珠，通常要讲交流信号转换有效值，以此来选择磁珠的额定电流。额定电流值也是电源线磁珠最大的选择要点。第三，在满足排版空间设计要求的情况下，你要尽力选择大尺寸的磁珠。第四，用电源线去噪的磁珠，DCR也是十分关键的参数。尤其是对于电池供电的便携设备，应尽量选用DCR小的磁珠，以提高电源效率。第五，磁珠的抗阻曲线要尽量平坦。这样才能保证最大限度地滤除电源的高次谐波噪音.

　　用于信号线去噪应注意以下几点：第一，搞清楚信号的工作频率。原则上磁珠的阻抗峰值频率应至少高于信号的有效带宽，否则会影响影响信号完整性，从而影响到系统的正常工作。第二，要知道信号电流。大多数信号（比如视频信号）并没有太大的电流输出，选型时不需要考虑磁珠的额定电流。但部分信号（比如音频信号）是有功率输出的，在这种情况下就要考虑输出电流。用于信号线的磁珠，通常不需要考虑磁珠DCR，磁珠的尺寸要越小越好。最后就是磁珠的阻抗曲线要尽量陡峭，以避免影响信号完整性。

想要了解更多绕线电感，欢迎咨询！
