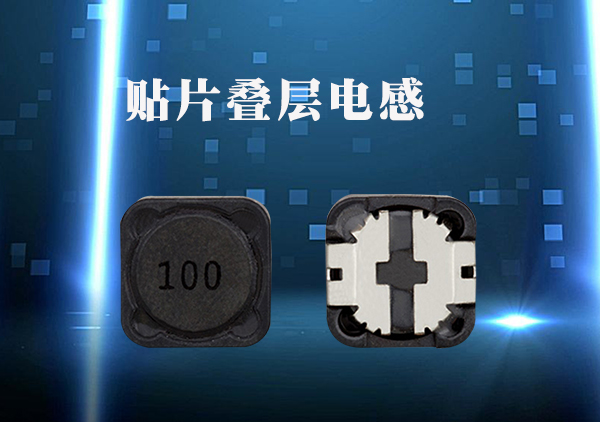

贴片电感叠层和绕线的区别，按照结构和工艺不同，贴片电感主要分为两个大类：贴片电感叠层和绕线。它们有什么共同点？贴片叠层电感和绕线电感又有什么区别？下面小编分开来讨论。

　　这两种电感贴片电感叠层和绕线的区别有哪些呢？

　　我们分成两部分来了解一下贴片叠层电感和绕线电感有4个共同点和5大区别。

　　贴片叠层电感和绕线电感有什么共同点？

　　1，功能共同点：共同具备电感器储能，滤波，扼流等功能。

　　2，共同的贴装方式：同属贴片电感类别，适合表面贴装

　　3，基本构成材料相同：核心结构仍是由绕磁芯的导线圈构成。

　　4，其他共同点：均具备较好的可靠性，耐热性，适合于一般焊及回流焊

　　贴片叠层电感和绕线电感有什么共同点我们已经了解了，下面说说他们贴片电感叠层和绕线的区别。

　　贴片叠层电感与绕线电感的区别主要体现在5个方面：

　　生产工艺的区别：

　　绕线贴片电感是基于传统绕线电感生产工艺，将传统的插件电感变换成贴片式封装，同时减小了电感体积，安装更方便；贴片叠层电感利用了多层印刷技术和叠层生产工艺制作。

　　结构区别：

　　最明显的区别是贴片叠层电感均包含磁屏蔽结构，因此无法直接看到导线，一般体积也比绕线贴片电感更小，更省空间；绕线贴片电感部分有磁屏蔽结构，部分没有。相比来说，磁屏蔽结构使得叠层电感比绕线电感更不易受电磁干扰，并且对周围元件的影响也更小，更小的体积也利于电子产品小型化及电感器的集中安装。

　　电感性能的区别：

　　贴片叠层电感具有良好的磁屏蔽性、烧结密度高、机械强度好、但是电感精度，电感量范围上不及绕线贴片电感。此外绕线电感具备高Q值，损耗小，可通过电流大等优势。

　　电感价格的区别：

　　因为贴片叠层电感与绕线贴片电感在结构和工艺的区别，使得叠层电感生产难度更大，技术要求更高，因此不良更多，生产成本更高，价格比绕线电感贵。

　　其他区别：

　　贴片叠层电感的散热性比绕线贴片电感好

　　贴片叠层电感和绕线贴片电感有4个方面共同点，在但电感生产工艺、结构、性能和价格方面有区别。概括起来说，贴片叠层电感是看不到线的，抗电感干扰能力、散热性，节省安装空间方面均比贴片绕线电感更好，不过绕线电感在耐电流、电感生产成本上略胜一筹，同时绕线电感比贴片叠层电感ESR值更高。
