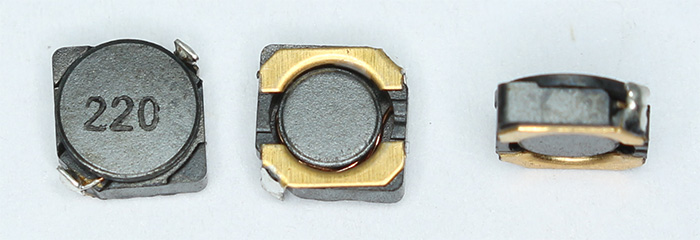

贴片电感，英语：Chip inductors，又称为功率电感、大电流电感和表面贴装高功率电感。具有小型化，高品质，高能量储存和低电阻等特性。功率贴片电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。 在电路中主要起滤波和振荡作用。贴片电感的主要参数有电感量、允许偏差、分布电容、额定电流及品质因数等。
1、电感量：
空载测量（理论值）和在实际电路中的测量（实际值）。由于电感使用的实际电路过多，难以类举。只有在空载情况下的测量加以解说。
电感量的大小，主要取决于电感线圈的圈数（匝数），绕制方式，有无磁心及磁心的材料等决定。通常情况下，线圈圈数越多，绕制的线圈越密集，电感量就越大。有磁心的线圈比无磁心的线圈的电感量大。磁心导磁率越大，电感量也就越大。所以电感量是有很多因素来决定它的大小。电感量的基本单位是亨利（简称亨），用字母“H”表示。常用的单位还有毫亨（mH）和微亨（μH），它们之间的关系是：1H=1000mH；1mH=1000μH
2.允许偏差：
电感量单位后面用一个英文字母表示其允许偏差，各字母所代表的允许偏差见下表。例如：560uHK表示标称电感量为560uH，允许偏差为土10％，文字符号为法文字符号法，是将电感器的标称值和允许偏差值用数字和文字符号按—定的规律组合标志在电感体上。采用这种标示方法的通常是一些小功率电感器其单位通常为nH或pH，用N或R代表小数点。例如：4N7表示电感量为4．7nH，4R7则代表电感量为4．7uH;47N表示电感量为47nH，6R8表示电感量为6．8uH。
标注的感量与实际感量的允许误差值。一般用于振荡或滤波线路中的贴片电感要求精度较高，允许偏差为±0.2%~±0.5%；而用于耦合或高频阻流的精度要求不高，允许偏差为±10%~15%。
3.分布电容：
线圈的匝与匝之间、线圈与磁心之间存在的电容。分布电容越小，其稳定性越好。
通常将模拟电路区和数字电路区合理地分开，将电源线和地线单独引出，把电源供给处汇集到一点。又如在家庭综合布线时，要将220V供电线路遇电话线、网络线及音频、视频线等分开布线，且要求尽量不要平行敷设。
4.额定电流：
额定电流是指产品设备在额定电压下，按照额定功率运行时的电流。
贴片电感正常工作时允许通过的最大电流值。若工作电流超过额定电流，则会烧毁。
5.品质因数：
也称Q值或优值，是衡量电感器质量的主要参数。他是指贴片电感在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。Q值越高，损耗越小，效率越高。
