贴片共模电感怎么接线才最合适呢？有没有一种行之有效的方法！
一、共模电感在开关电源的应用？
贴片共模电感怎么接线，共模电感有时候又叫共模扼流圈，是因为它作用是起到抑制，多应用于开关电源电路中，构成各种滤波器对EMI进行滤波，抑制各种高速信号产生的电磁波向外发射，如下图，电路中有一组并行线路，正常信号通过时候基本不受影响，但是当有共模电流流经时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，这时候共模电流会被衰减，达到抑制干扰的目的。

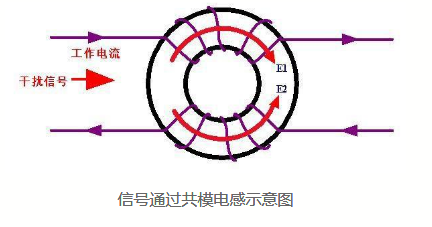

1、信号通过共模电感示意图
如下图是开关电源前级部分原理图，其中L1是共模电感，为了抑制共模干扰，我们知道，共模信号是幅度相等且相位相同的信号，它产生的噪声是对地噪声，是两根线分别对地的噪声，理解了共模噪声我们就知道共模电感就知道为什么共模电感会接在交流一侧了。
二、将共模电感两个引脚接反是不是就可以变成差模电感?
贴片共模电感怎么接线，因共模电感作用原理是共模干扰输入两个线圈时候产生的磁通方向相反而产生抑制,如果把第二个线圈接反,共模抑制作用就不存在了,是不是就变成差模电感了?
反接,不会存在共模抑制,工作时磁通方向相同,增加感量,但是你要考虑的是磁芯是否会饱和,一般不会这样设计的,直接找些耐电流磁芯,绕一组线圈就行了.
因共模电感作用原理是共模干扰输入两个电感线圈时候产生的磁通方向"相反"而产生抑制",描述应该是错误的,应该是"相同"。
想要了解更多贴片共模电感，欢迎咨询！
