电感封装指的形状及体积大小,重要部位用具体的数据来标示。做PEB Layout时要做一个元件封装的元件库,这个元件封装的尺寸将与元件本身的尺寸正公差一样,或比元件本身尺寸稍微大一点点。
贴片电感:0402、0603、0805、1206、ED32、ED43、ED52、ED53、ED54、ED73、ED75、ED104、ED105、EDR1608 EDR1813、EDR3308、EDR3316、EDR3340、EDR5022、2D11、2D18、3D16、3D28、4D18、4D28、5D18、5D28、6D28、6D38、8D28、8D38......0402、0603、0805、1206指的是叠层电感,ED32、ED43、ED52、ED53、ED54、ED73、ED75、ED104、ED105中ED指的是贴片的工字电感,32指的是直径3.5 高度2.3;43指的是直径4.5 高度为3.2。

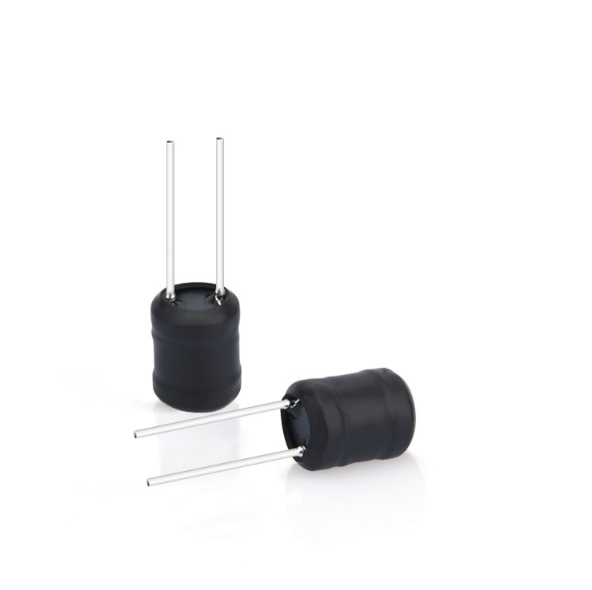

插件电感封装有:0345、0406、0507、0608、0610、0810、0912、1012、1016、1415......;0406指的是不包括外被,直径是4mm 高度是6mm。
做物料清单中如果把封装描述清楚,可以减少用错材料的机率。电感的封装形式也是指是电感的形状及体积大小的一种描述,电感封装根据每一个生产厂家不一家,描述方式也有不一样,一般包括贴片电感封装与插件电感封装。
